我国颁布的滚花标准为GB6403.3,新旧版本分别为1986版和2008版,现以GB6043.3-08版为准。比较于德标DIN82而言,我国标准GB6403.3略显简要,业内多以德标作为标注参考,但不论怎样,宣传国标、使用国标是需要倡导的。

本文章内容摘抄自百度文库。

以下为具体内容:

中华人民共和国国家标准
滚花 GB/T6403.3-2008

1、适应范围:本标准适用于一般用途的圆柱表面滚花。

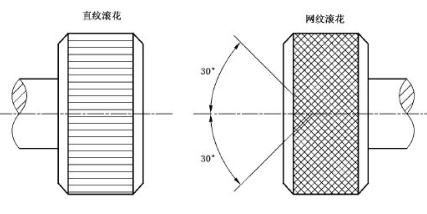

2、滚花的型式如图所示:

resource/images/4aa5e663eff8486698719d0bb1311220_2.jpg

3、滚花花纹的形状是假定工件的直径为无穷大时花纹的垂直截面,如下图所示:

resource/images/4aa5e663eff8486698719d0bb1311220_4.jpg

4、滚花的尺寸规格按下表(单位mm):

模数m h r 节距P
0.2 0.132 0.06 0.626
0.3 0.198 0.09 0.942
0.4 0.264 0.12 1.257
0.5 0.326 0.16 1.571

注:表中h=0.785m-0.414r

滚花标准


5、标记方法示例:

模数m=0.3mm的直纹滚花:直纹 m0.3 GB/T6430.3-2008

模数m=0.4mm的网纹滚花:网纹 m0.4 GB/T6403.3-2008

6、技术要求

6.1滚花前工件表面的粗糙度的轮廓算术平均偏差的最大允许值为Ra<=12.5um

6.2滚花后工件直径大于滚花前直径,其值约等于(0.8~1.6)m,m为模数



附加说明:
本标准由中华人民共和国机械工业部提出,由机械工业部标准化研究所归口。
本标准由机械工业部标准化研究所华北光学仪器厂负责起草 。本标准主要起草人马承娴 王经复 熊火昆。
