嘉升滚花刀具丨滚花轴怎么加工?

返回列表 来源: 发布日期: 2019.08.19

滚花轴是一种作为支撑转动的工件,因为表面有滚花纹,所以可手动固定。在工作时与工件一起回转做工以传递扭矩的机械零件,它一般为圆柱体状,根据用途的不同,有分直纹滚花轴和网纹的滚花轴。

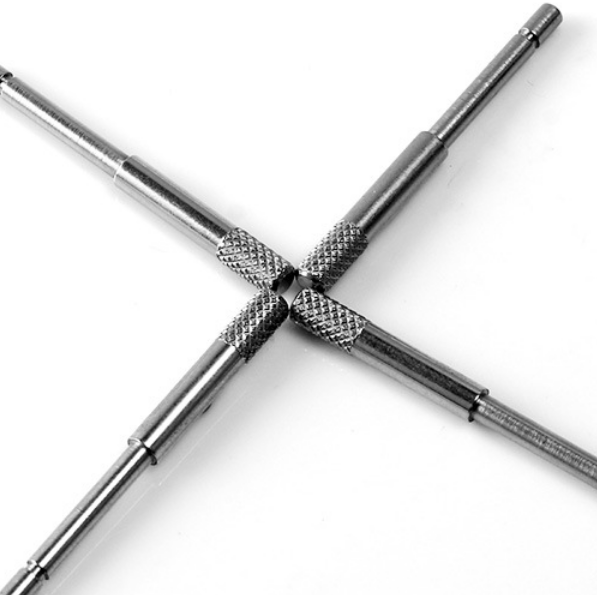

滚花轴加工

滚花轴是连接孔类零件的关键部件,使两者之间能够传递扭矩。常见的材质有12L14低碳快削钢、11L44中碳快削钢、SUS303不锈钢,3604铜和6061铝等其它材质,且各段可以有不同的直径,滚花纹路根据工件的用途也分布在不同的位置上,有顶部的、中间的和底部的滚花轴,以此作为连接机器的桥梁。加入了直纹或者网纹的滚花轴,能起到防滑的作用,提高了摩擦系数,从而增强了摩擦力。

滚花轴加工

这种带有网纹滚花和直纹滚花的小轴,我们建议使用嘉升刀具的双轮挤压刀具在加工。首先滚花轴的材质多为不锈钢,其次它的直径较为短小,适合双轮挤压工艺。对比单轮挤压滚花刀具更为出色的网纹双轮滚花刀具,首先可以双轮固定住的加工细长的滚花轴,具有超越单轮挤压的稳定性,在设计层面,双轮挤压可以使刀具走动,可以加工更宽的距离,不再受到滚花轮大小的限制。此外还有特殊的中心高调整装置能够对刀具中心高进行微调,也在很大程度上缓解了加工滚花轴乱花等问题



Hison Tools嘉升刀具  ,专注滚花刀具研发与生产,正在为客户解决更多滚花问题而不断进步
