嘉升滚花刀具丨中国滚花标准

我国颁布的滚花标准为GB6403.3，新旧版本分别为1986版和2008版，现以GB6043.3-08版为准。现在就随嘉升刀具小编一起来看看中国的滚花标准吧：

1、适应范围：本标准适用于一般用途的圆柱表面滚花。

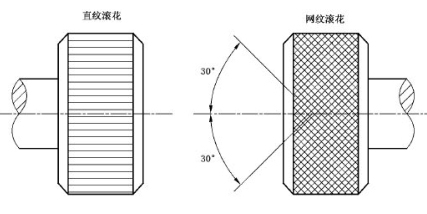

2、滚花的型式如图所示：

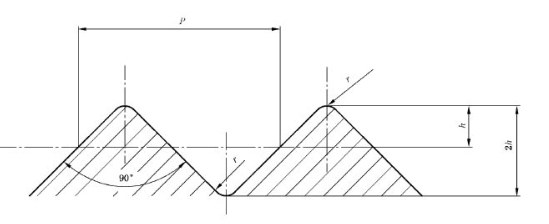

3、滚花花纹的形状是假定工件的直径为无穷大时花纹的垂直截面，如下图所示：

4、滚花的尺寸规格按下表(单位mm)：

注：表中h=0.785m-0.414r

5、标记方法示例：

模数m=0.3mm的直纹滚花：直纹 m0.3 GB/T6430.3-2008

模数m=0.4mm的网纹滚花：网纹 m0.4 GB/T6403.3-2008

6、技术要求

6.1滚花前工件表面的粗糙度的轮廓算术平均偏差的最大允许值为Ra<=12.5um

6.2滚花后工件直径大于滚花前直径，其值约等于(0.8~1.6)m，m为模数

嘉升刀具一直专注对滚花刀具这一领域的深度研发，经验丰富，各种滚花刀具品类齐全，满足不同工件需求，并能根据客户提供的工件图纸进行评估，提供1~3个滚花解决方案。
