嘉升滚花刀具丨滚花导向轴加工

返回列表 来源: 发布日期: 2019.10.21

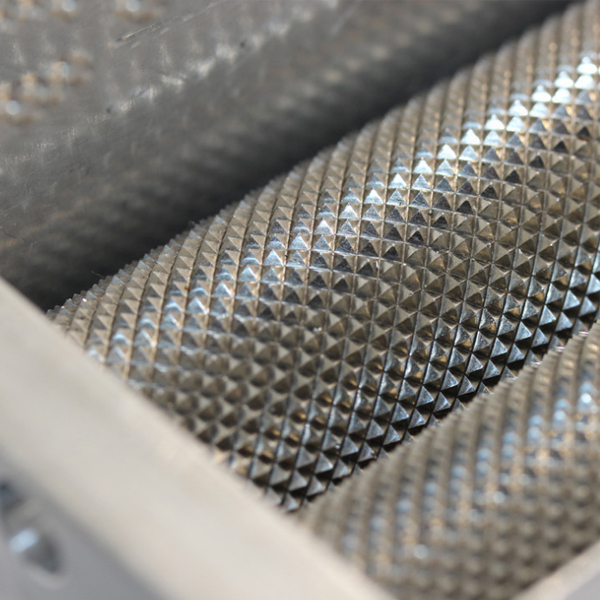

滚花导向轴的应用非常的广泛,加工网纹起来也没有想象中那么难,相对于拉花,用切削工艺加工滚花导向轴,更能保持良好的光洁度和深度,能更好的发挥紧固件的作用。

滚花导向轴加工

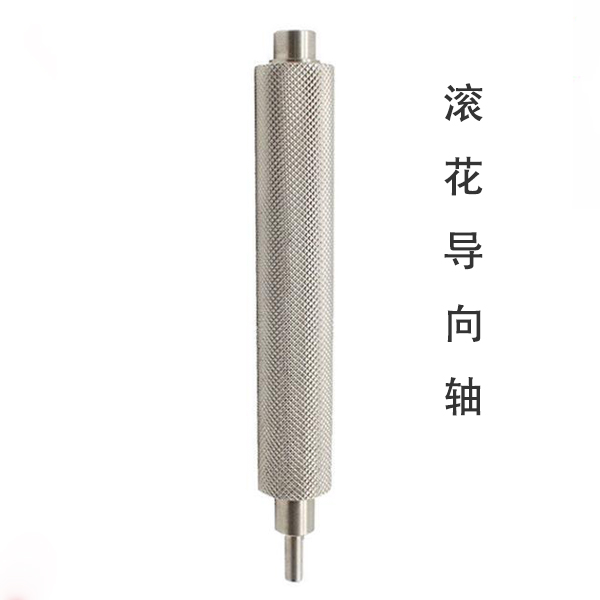

滚花导向轴

根据大多数客户的要求,滚花导向轴的材质是不锈钢SUS303,纹路是菱形网纹滚花,一般情况下,我们推荐使用切削工艺进行加工,因为相对挤压的工艺,切削不会导致工件变形,外径发生变化。

滚花导向轴加工

滚花导向轴

双轮切削滚花刀具能够大幅提高网纹滚花的光洁度和深度,同时由于切削工艺减少对机床的径向受力,达到保护机床设备的目的。在加工时需要预留进刀槽和退刀槽,所以不可加工到工件根部。

滚花导向轴加工

双轮切削滚花刀具

在滚花导向轴加工路线的确定上,主要有以下几点:

1)加工路线应保证被加工零件的精度和表面粗糙度,且效率较高。

2)使数值计算简单,以减少编程工作量。

3)应使加工路线最短,这样既可减少程序段,又可减少空刀时间度等情况,确定是一次走刀,还是多次走刀来完成加工以及在切削加工中是采用顺时针还是逆时针方向等。

对点位控制的数控机床,只要求定位精度较高,定位过程尽可能快,而刀具相对工件的运动路线是无关紧要的,因此这类机床应按空程最短来安排走刀路线。除此之外还要确定刀具轴向的运动尺寸,其大小主要由被加工零件的孔深来决定,但也应考虑一些辅助尺寸,如刀具的引入距离和超越量。




Hison Tools嘉升刀具  ,专注滚花刀具研发与生产,正在为客户解决更多滚花问题而不断进步
