嘉升滚花刀具丨拉铆螺帽滚花应用

返回列表 来源: 发布日期: 2019.09.11

拉铆螺母,目前广泛地使用在汽车、航空、仪器、家具、装饰 等机电和轻工产品的装配上。为解决金属薄板、薄管焊接螺母易熔,攻内螺纹易滑牙等缺点而开发,它不需要攻内螺纹,不需要焊接螺母、铆接牢固效率高、使用方便。在螺帽上进行滚花能够有效提升拉铆螺母的紧固性,提升产品质量。

近日有客户提供了一种滚花拉螺母的产品图,不同于以往常见的滚花螺母,这一种滚花螺母产品在圆柱面上有直纹滚花,在端面上也有直纹滚花。是一种相对来说比较少见的复合型滚花产品。产品的材料为不锈钢304。

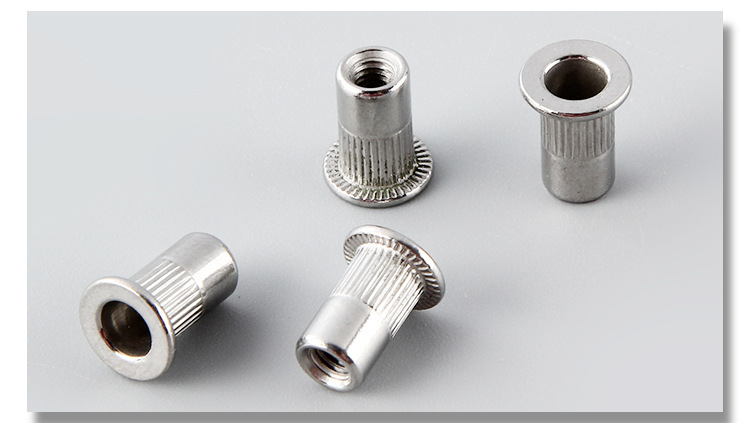

滚花拉铆螺母

滚花拉螺母

加工这种产品我们一般来说需要分两步走,第一步是解决圆柱表面的直纹滚花。

圆柱表面的滚花需要用刀可以加工到根部的钳压式滚花刀具,一方面产品外径比较小,而且是304不锈钢材料,使用挤压滚花刀具会比较吃力,而且对主轴伤害较大。另一方面,我们可以看到直纹是需要加工的产品的根部,根部有端面部分阻碍刀正常加工,因此我们需要用到根部滚花专用的钳压式滚花刀具。

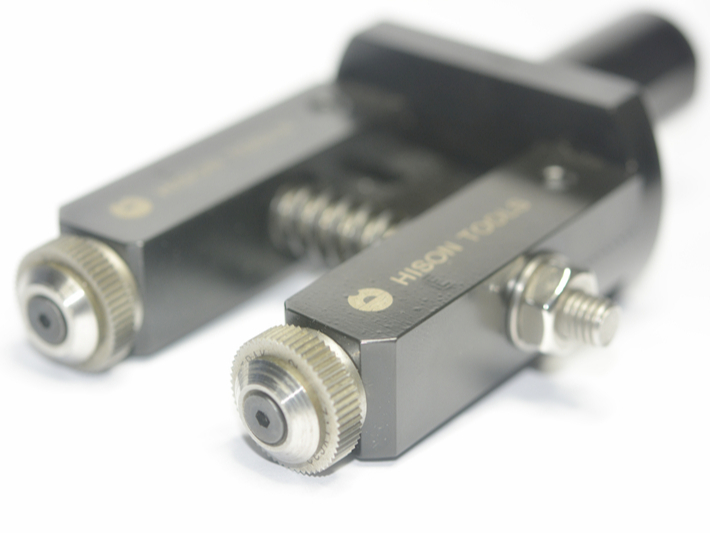

螺母连接器专用滚花刀具

根部滚花专用的钳压式滚花刀具

在加工完直纹滚花纹路之后,我们需要考虑如何加工端面滚花纹路,由于材料体积较小,而且中间有圆柱阻碍,我们需要使用可以避开中间圆柱的端面滚花刀具。这种情况我们需要用到小型端面滚花刀具来进行加工。

小型端面滚花刀具

小型端面滚花刀具

小型端面滚花刀具本身体积比较小,而且滚花轮相比起常规端面滚花轮更薄,而且有避开阻碍的设计,因此可以顺利加工出拉铆螺母的端面滚花纹路。如果有更明确的需求可以联系我们进行打样或者定做处理。



Hison Tools嘉升刀具  ,专注滚花刀具研发与生产,正在为客户解决更多滚花问题而不断进步
