嘉升滚花刀具丨如何估算滚花齿深?

返回列表 来源: 发布日期: 2019.10.10

滚花加工中除了纹路的角度,齿距之外还有一个非常值得关注的点就是齿深。纹路的样式种类还有齿距可以由滚花刀来控制,而齿深则需要多方面的因素共同控制。

一、齿深对滚花纹路产生的影响

滚花产品的齿深要求各有不同,有的产品需要美观,需要光洁度,此时齿深需要比较大。也有部分产品有比较高的紧固需求,也需要有深度比较高的齿来进行紧固。

60度网纹滚花打样

齿深比较深的产品

同时也有很多产品他们对齿深的要求不高,是简单做一个基础防滑,比如手电筒,扳手,等等手用工具。

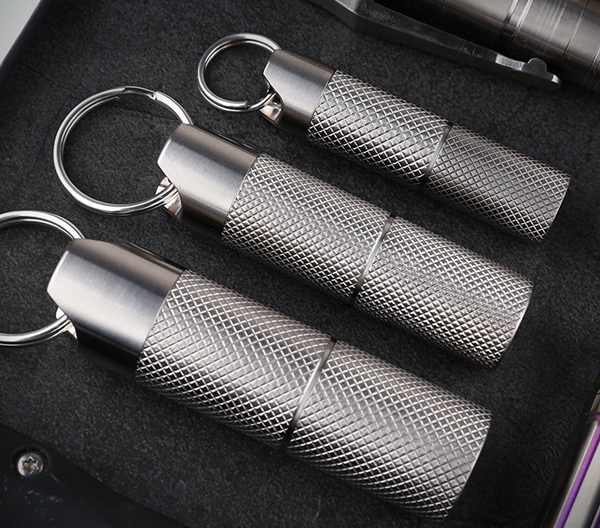

防水仓滚花加工

齿深要求比较低的产品

二、如何估测齿深

齿深一般是由齿距和工件材料两方面来确定。

1、材料不变,齿距越大齿深越大,理想状况下齿深是齿距的一半。比如齿距是1mm齿深就是0.5mm。但是实际情况往往齿深是齿距的1/3。问什么会这样?这就关系到材料的问题了。

2、齿距不变,齿深根据材料的不同而不同。机械加工所使用的材料千千万,我们最常见的大类铝、铜、铁、不锈钢就有不一样的属性。不如铝比较软,铜比较粘,不锈钢比较硬。所以根据材料的不同我们对于齿深的估算也不一样。在滚花刀具加工铜铝等硬度比较低的金属时,齿深可以估测得深一些,在加工不锈钢产品的时候,齿深就要估算得浅一些。

铜件滚花

铜件滚花产品

3、但是有的客户需要在加工不锈钢材料的时候增加滚花的深度,但是通过估算,传统的挤压型滚花刀具无法达到深度要求。这种情况我们就需要改变滚花的工艺来进行加工。

切削滚花工艺由于采用的是切削工艺,产品表面的一部分被滚花刀具规整窃取,留下比以往光洁度更高,深度更深的滚花纹路。即使是比较硬的不锈钢材料也可以做出满意的光洁度效果。下图为单轮切削滚花刀具加工直纹的打样图。

切削滚花加工要点

直纹切削滚花



Hison Tools嘉升刀具  ,专注滚花刀具研发与生产,正在为客户解决更多滚花问题而不断进步
