DIN403描述并规定了滚花轮上的滚花纹路标准。

DIN403定义了滚花种类为AA、BL、BR、GE、GV、KE和KV。

不在DIN403标准内的滚花轮被视为特殊滚花轮，由Hison Jasn Tools根据客户图纸定制。

 AA直纹滚花轮

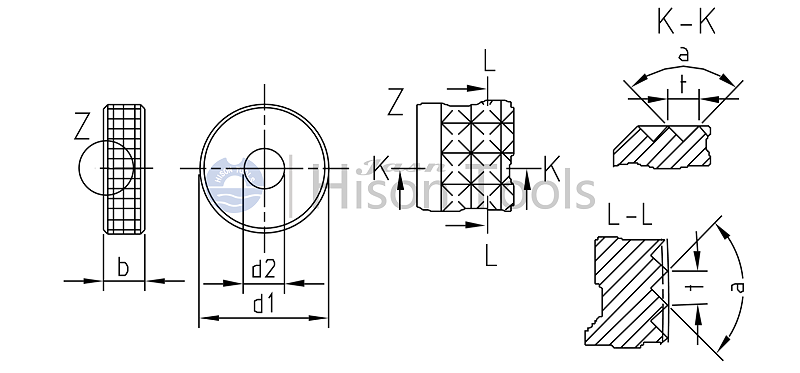

KV十字凹网纹滚花轮

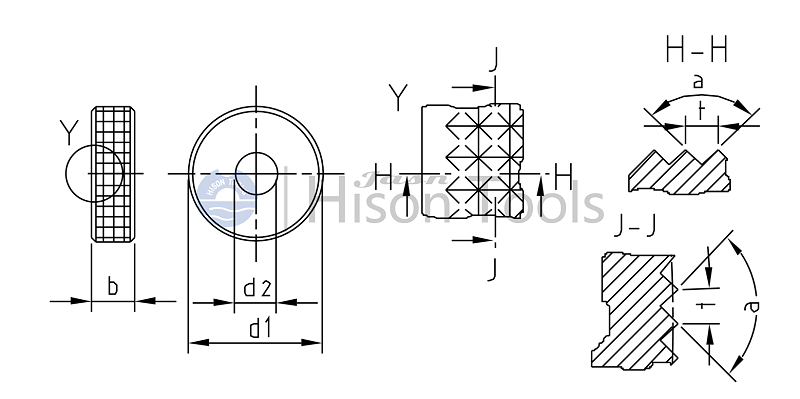

KE十字凸网纹滚花轮

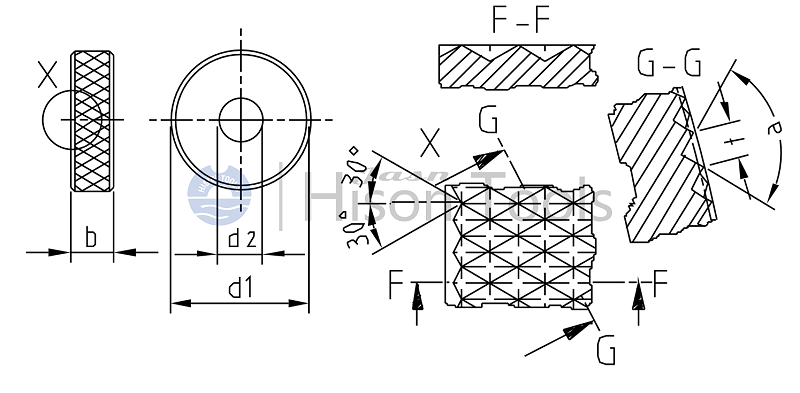

GV凹网纹滚花轮30°

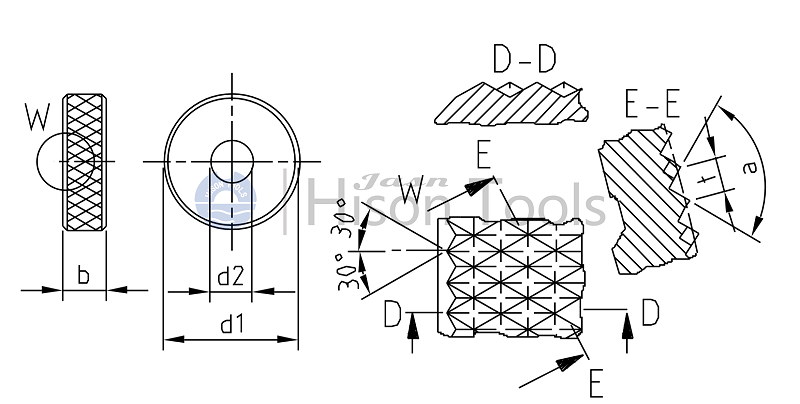

GE凸网纹滚花轮30°

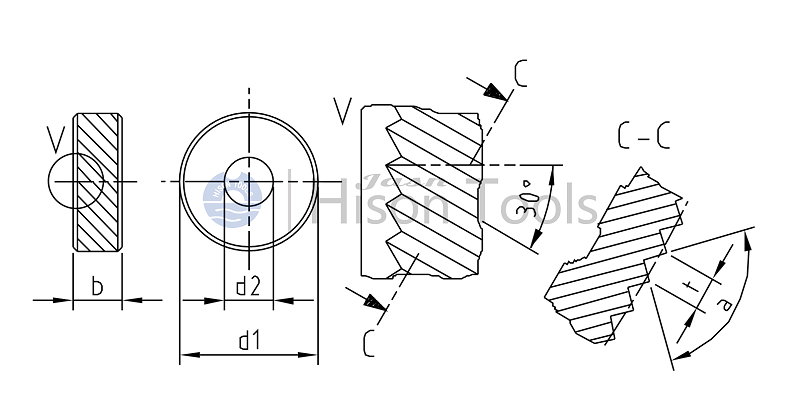

BR右斜纹滚花轮

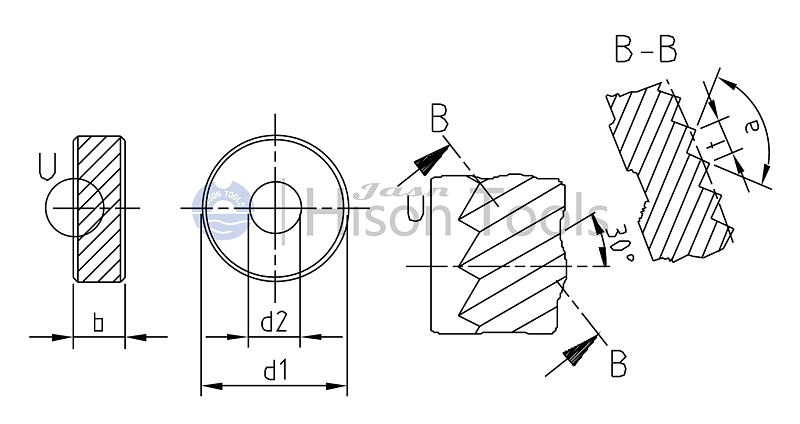

BL左斜纹滚花轮

根据DIN 403的标准，滚花轮上的滚花纹路基于工件上所需的滚花纹路（DIN 82）和所使用的滚花刀柄。

滚花节距P是指齿顶之间的距离，节距=0.5/0.6/0.8/1.0/1.2/1.6根据DIN403标准化。

Hison Jasn Tools的产品系列还包括其他产品，可以根据客户图纸提供定制服务。
