嘉升滚花刀具丨望远镜滚花加工

返回列表 来源: 发布日期: 2019.10.17

望远镜滚花的应用是行业公认的,对加工的工艺要求也很高,一般都在把手处和调整轮子上面都会有网纹滚花或者直纹滚花,用于触摸防滑和外观的整洁。国外做镜头的索尼和尼康也都有涉及该品类,价格也相对较高。

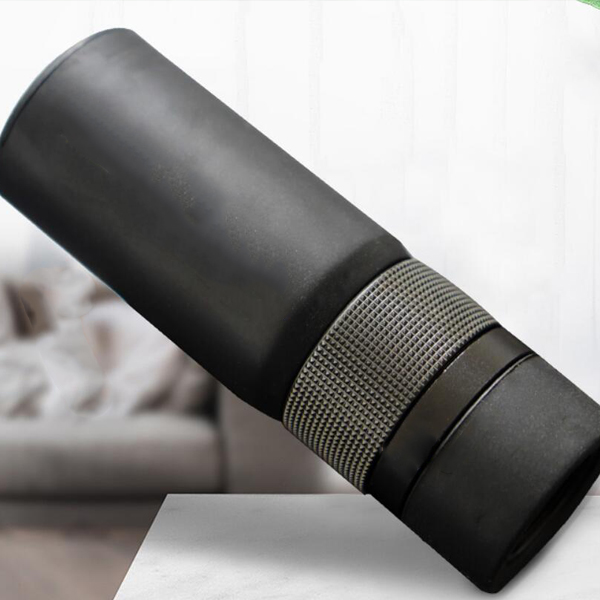

望远镜滚花加工

望远镜的第一个作用是放大远处物体的张角,使人眼能看清角距更小的细节。望远镜第二个作用是把物镜收集到的比瞳孔直径粗得多的光束,送入人眼,使观测者能看到原来看不到的暗弱物体。如图所示的望远镜,由两个凸透镜构成。由于两者之间有一个实像,可方便的安装分划板,并且各种性能优良,所以军用望远镜,小型天文望远镜等专业级的望远镜都采用此种结构。为了防滑望远镜的镜身会经过处理,在许多需要手指调整的零部件处会加工十字网纹滚花

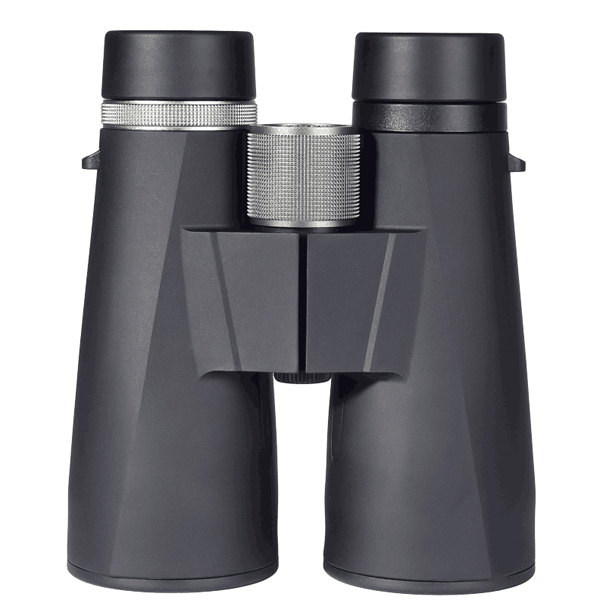

望远镜滚花加工

加工这种十字网纹滚花纹路,我们推荐使用嘉升刀具的单轮挤压滚花刀具和插齿刀,进行两道工序的加工。由于对滚花纹路要求比较深,所以先用单轮挤压滚花刀具把横向的直纹滚花加工出来,然后我们用专用的锯齿形车刀把竖向的纹路再进行加工,两道工序合二为一之后,光洁度高,纹路美观的望远镜十字纹滚花就成功加工出来了。

望远镜滚花加工

单轮挤压滚花刀具

望远镜滚花加工

插齿刀




Hison Tools嘉升刀具  ,专注滚花刀具研发与生产,正在为客户解决更多滚花问题而不断进步
