嘉升滚花刀具丨外径分尺滚花加工

返回列表 来源: 发布日期: 2019.10.24

外径千分尺的网纹滚花加工,需要使用钳压式滚花刀具来加工,首先它的材质是碳化钨钢种类,非常的硬,一般的挤压工艺加工,比较难形成合适的花纹,且工件的直径较小,适合钳压的工艺要求。

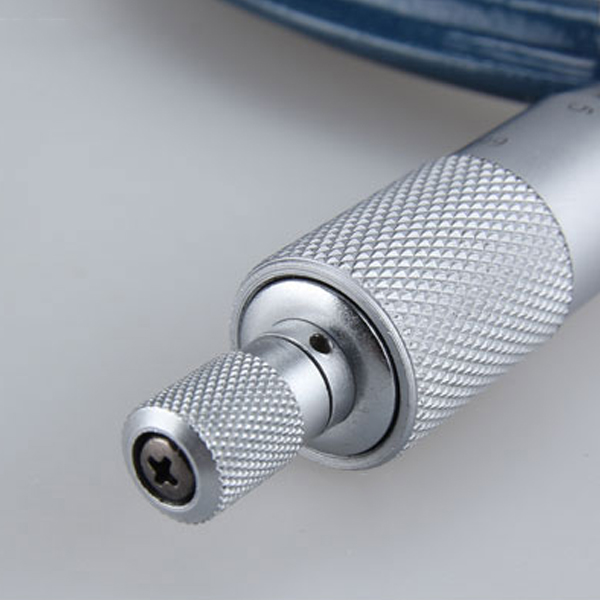

千分尺滚花加工

千分尺滚花加工

网纹滚花的千分尺又称螺旋测微仪,是比游标卡尺更精密的测量长度的工具,用它测长度可以准确到0.01mm,测量范围为几个厘米。它的一部分加工成螺距为0.5mm的螺纹,当它在固定套管B的螺套中转动时,将前进或后退,活动套管C和螺杆连成一体,其周边等分成50个分格。螺杆转动的整圈数由固定套管上间隔0.5mm的刻线去测量,不足一圈的部分由活动套管周边的刻线去测量,最终测量结果需要估读一位小数。

千分尺滚花加工

千分尺滚花加工

加工这种硬质合金的外径千分尺的网纹滚花就,我们推荐使用嘉升刀具的钳压式滚花刀具,钳压加工稳固性非常的好,能有效地防止出现乱纹,上下两个滚花轮利用钳压原理对工件进行加工时能够有效减少径向力,可以在加工时把工件固定在中间,使得加工过程中工件可以均匀受力,保持稳定,从而在保护机床的同时提供滚花加工效果。这种钳压式的滚花刀具可以走动直纹或者网纹滚花,有着不错的适用性,而且我们还有定制的专门用来走根部直纹的钳压式刀具。

加工时需注意:

1、先松开侧面的基米螺丝

2、旋动左右螺柱,调节两轮的间距(间距就是工件所需要的加工间隙,用卡尺量取数值=工件滚花直径-滚花齿距)

3、确定好间距后将螺丝锁紧固定

4、最后还要考虑材料的膨胀系数适当调整间距,使其避免过切或者不大为而造成的乱花、毛刺、等其他不良情况


千分尺滚花加工

钳压式滚花刀具




Hison Tools嘉升刀具  ,专注滚花刀具研发与生产,正在为客户解决更多滚花问题而不断进步
