嘉升滚花刀具丨60度网纹滚花切削加工

返回列表 来源: 发布日期: 2019.08.28

60度网纹滚花又称横向菱形滚花,可以视作30度网纹滚花纹路旋转90度之后的效果。目前市面上并没有网纹60度专用的滚花轮,加工60度网纹滚花有一定难度,昨日我司研发部门为客户打样了一款60度网纹滚花产品。

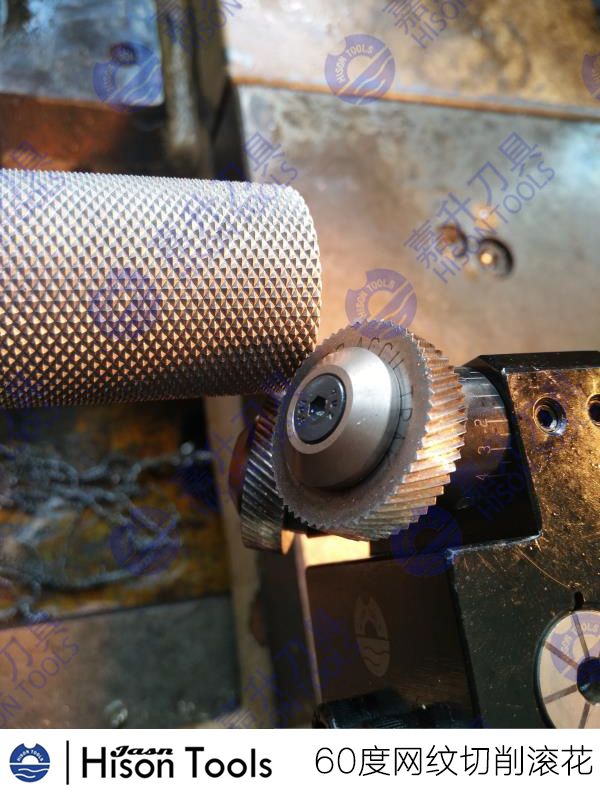

60度网纹滚花打样

60度网纹滚花打样


该产品的材料是钢件,由于滚花要求是60度网纹滚花,标准的滚花轮满足不了客户的要求。因此我司技术人员为该产品专门使用了双轮切削滚花刀具进行打样处理。双轮切削滚花刀具可以调整滚花轮的角度从而达到对工件滚花纹路角度的调整。

以下是滚花效果图

60度网纹滚花打样

60度网纹滚花打样

可以看到,经过切削滚花刀具的加工后,60度网纹已经非常清晰地刻在工件上面,光洁度高,深度也很深。还需要注意的一点是,本次打样加工所使用的机器设备是普通车床。总所周知,传统的普通车床在稳定性和加工性能方面是相对落后的,但是在老旧设备上依旧能加工出如此精致的滚花纹路,说明双轮切削滚花刀具加工60度网纹滚花是可行的。


Hison Tools嘉升刀具   ,专注滚花刀具研发与生产,正在为客户解决更多滚花问题而不断进步
