嘉升滚花刀具丨环规滚花加工

返回列表 来源: 发布日期: 2019.08.29

环规滚花是校正环规外围了一层花纹,是为了防止环规使用起来的时候出现打滑的情况,所以加工滚花纹路以增强摩擦面积。环规滚花整体多为网纹滚花,具体纹路为菱形或者十字网纹。

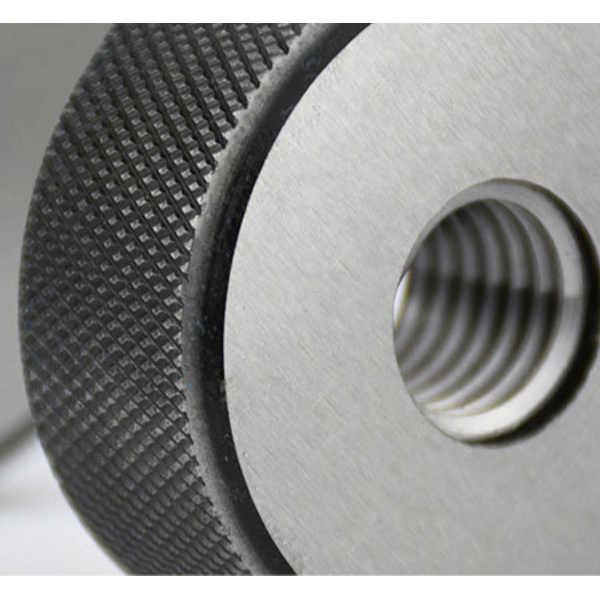

螺纹环规滚花纹路

环规也叫校正环规,是用于校正量具的不足的一种具有特定尺寸及属性的圆环。它是用来测量外螺纹的精确性。检查、判定工件对螺纹尺寸是否合格,主要用于测量公差等级为1T6~1T16的轴或其他外表尺寸。检查时,如通规能与工件外螺纹旋合通过,而止规不能与工件外螺纹旋合通过,可判定该外螺纹尺寸为合格;反之,则可判定该外螺纹尺寸为不合格。

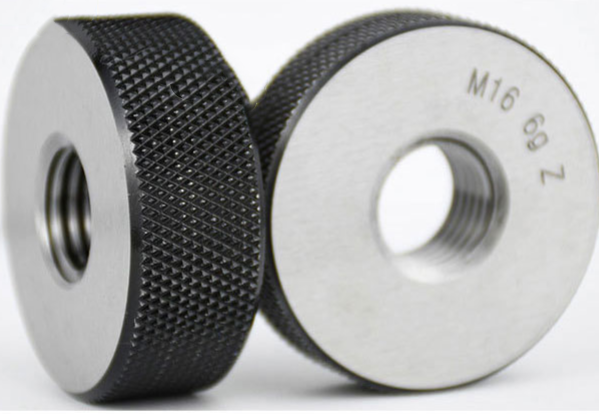

螺纹环规滚花

这种螺纹环规的材料为GRC15钢,一般挤压工艺不好加工,我们建议这种较硬的环规外层滚花加工,使用嘉升刀具的双轮切削滚花刀具。

60度网纹滚花打样

1、切削滚花工艺加工,是的工件机床的受力更下,加工出来的纹路更加清晰并且稳定。

2、切削工艺加工能够有效减少对滚花轮的磨损。

3、加工效率比挤压式滚花刀具更快,可以长时间进行走刀。



Hison Tools嘉升刀具  ,专注滚花刀具研发与生产,正在为客户解决更多滚花问题而不断进步
