嘉升滚花刀具丨四种不同的网纹滚花工艺

返回列表 来源: 发布日期: 2019.05.20

1、单个网纹挤压网纹滚花

单个滚花轮挤压式滚网纹是传统的滚花工艺,类似于印模子,用凹网纹滚花对工件产品进行挤压,从而形成网纹滚花。

优点:使用非常简单直接,安装难度低,价格也是最低的

缺点:无法加工超出滚花轮宽度的网纹,对机床主轴伤害比较大,加工高硬度材料效果不好

GV网纹滚花轮

网纹滚花轮

2、双轮挤压网纹滚花

为了克服单个网纹滚花轮无法走动从而导致加工范围有限的缺点,双轮挤压滚花轮出现了。这一类滚花轮采用一左一右共两个斜纹滚花轮,使得加工灵活性得以提高

优点:使用简单,可以走动加工范围增加,加工效果比单轮更好

不足:安装有些许难度,可能需要调整中心高,挤压型滚花对主轴伤害较大

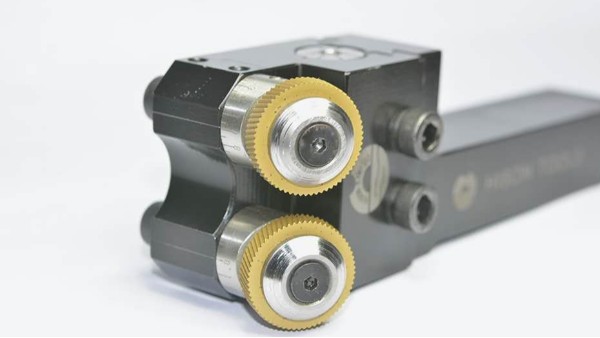

双轮挤压可调

双轮挤压滚花刀具

3、双轮切削网纹滚花

双轮切削网纹滚花是不同于传统挤压型网纹滚花的一种滚花工艺,切削滚花采用的切削工艺可以使工件的网纹光洁度更高,清晰度更好,生产效率也比传统挤压要更好。同时由于其属于切削工艺,对主轴压力大幅减弱,起到保护主轴的作用

优点:光洁度提升,清晰度提升,生产效率提升,稳定,对主轴伤害小

不足:加工时需要预留进退刀槽,安装需要一定专业技巧,试产过程中需要不断调试

双轮切削滚花刀具

双轮切削滚花刀具

4、钳压式网纹滚花

钳压式滚花在工艺上属于挤压式滚花,但由于对其受力进行了优化,我们把对主轴的受力分散到了两侧,从而减弱对主轴的伤害。同时合理的受力也能够在加工的时候变得更加稳定可靠,从而提升产品的质量与生产效率。

优点:保护机床减少对主轴伤害,加工质量高,可以加工非常小直径的工件

不足:需要调试,有最大直径的限制

钳压式滚花刀具

钳压式滚花刀具


Hison Tools嘉升刀具 ,专注滚花刀具研发与生产,正在为客户解决更多滚花问题而不断进步
