嘉升滚花刀具丨四种不同的直纹滚花工艺

返回列表 来源: 发布日期: 2019.05.31

1、单个直纹挤压滚花

单个滚花轮挤压式滚直纹是传统的滚花工艺,类似于印模子,用直纹滚花对工件产品进行挤压,从而形成直纹滚花。

优点:使用非常简单直接,安装难度低,价格也是最低的

缺点:对机床主轴伤害比较大,加工高硬度材料效果不好

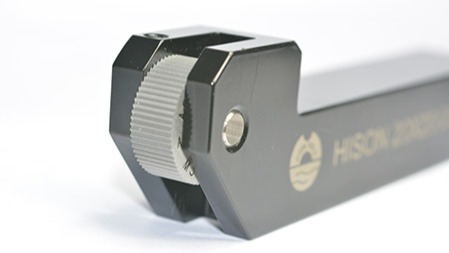

单轮挤压直纹滚花刀具

直纹挤压滚花刀具

2、单轮切削滚花刀具

为了进一步提升直纹滚花的效果,提升滚花光洁度和深度,同时要顾及保护机床,单轮切削滚花刀具出现。单轮切削滚花刀具不仅仅是加工直纹,也可以加工单边斜纹。

优点:加工效果比单轮更好,光洁度深度有很大改善,同时受力方式的改变可以保护机床不受伤害。

不足:加工时需要预留进退刀槽,安装有难度,需要调整基米螺丝,达到滚花角度与滚花刀柄的平行,否则加工纹路可能会有所偏斜。

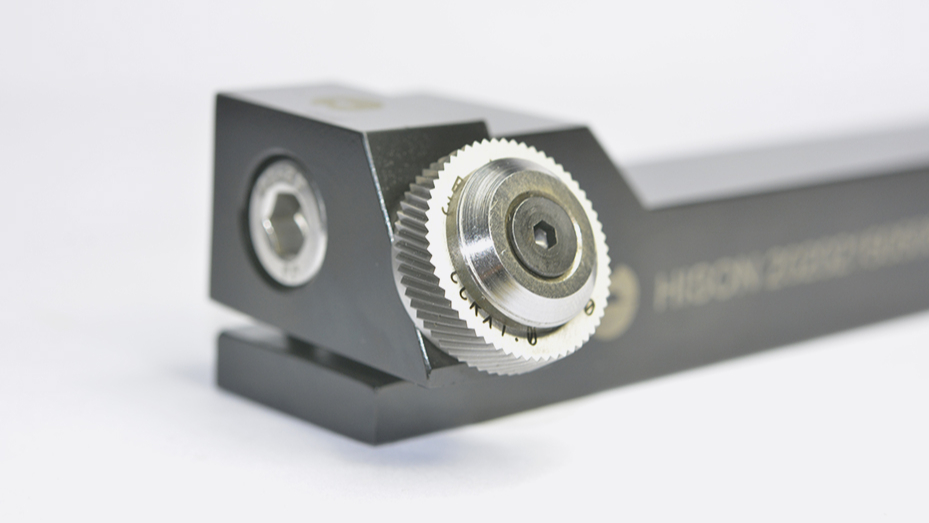

单轮切削滚花刀具

单轮切削滚花刀具

3、钳压式直纹滚花

钳压式滚花不单只是可以加工网纹,有很多客户为了保证滚花纹路的稳定性,采用了钳压式滚花刀柄,安装两个直纹滚花轮这样的配置。这种加工工艺加工出来的直纹齿数稳定性高,光洁度深度效果也更好。甚至可以做类似齿轮的配合型工件

优点:保护机床减少对主轴伤害,加工质量高,齿数齿距公差小,稳定

不足:安装需要一定专业技巧,试产过程中需要不断调试,有最大直径的限制

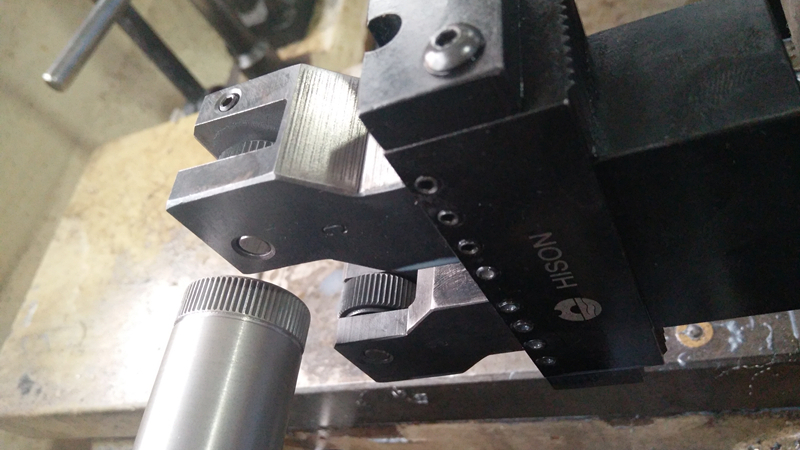

钳压式直纹滚花

钳压式直纹滚花

4、三轮定位直纹滚花

三轮定位直纹滚花是比较高精密的滚花加工工艺,加工原理类似于钳压式滚花,但由于有三个滚花轮同时定位,所以精度比之前介绍的滚花方式都要高,但由于调节的幅度有限,所以一般加工外径非常小的滚花工件。

优点:保护机床减少对主轴伤害,加工质量高,精密度高,可以加工非常小直径的工件

不足:需要调试,有最大直径的限制

三轮定位直纹滚花

三轮定位直纹滚花


Hison Tools嘉升刀具,专注滚花刀具研发与生产,正在为客户解决更多滚花问题而不断进步
