嘉升滚花刀具丨内孔滚花?5种方法!

返回列表 来源: 发布日期: 2019.06.03

内孔滚花是机床滚花的一种形式,主要在产品内孔中进行加工,由于运用场景比较少,无法及时观察滚花效果,从而导致难度比较高。

嘉升刀具专注研究各种滚花的加工方式,内孔滚花的工艺在近两年也有比较大的改进,接下来将和大家分享内孔滚花的四种加工方式。


1、单轮切削式内孔滚花刀具

该刀具是嘉升刀具自主研发的专利产品,将切削滚花原理运用在内孔滚花中,令滚花更清晰,光洁度更高。即使是高硬度,厚壁的产品也可以顺利进行滚花。同时可以保护机床

优点:提升内孔滚花各方面效果,加工应用面更广,受力更科学保护机床

缺点:需要预留切削槽

内孔切削滚花刀具

内孔单轮切削刀具

2、内冷式内孔单轮挤压滚花刀具

在传统的内孔单轮挤压滚花刀具上增加内冷系统,能够在工作过程中,精确并及时的向加工部位输送冷却液,解决了内孔加工冷却液难以送达的问题,从而提高了内孔滚花的效果。

优点:让冷却液精确且及时地对加工位置进行冷却。

内冷式内孔滚花刀具

内冷式内孔滚花刀具

3、双轮内孔挤压滚花刀具

双轮内孔挤压滚花刀具是为了实现在内孔中的长距离滚花而设计的滚花刀具,双轮的设计使内孔中也可以进行走刀。与外圆滚花一样可以加工30度或者45度的网纹。

优点:实现在内孔走刀,可以加工较长的网纹

缺点:稳定性不够,可能会出现乱花现象,并且难以发现。

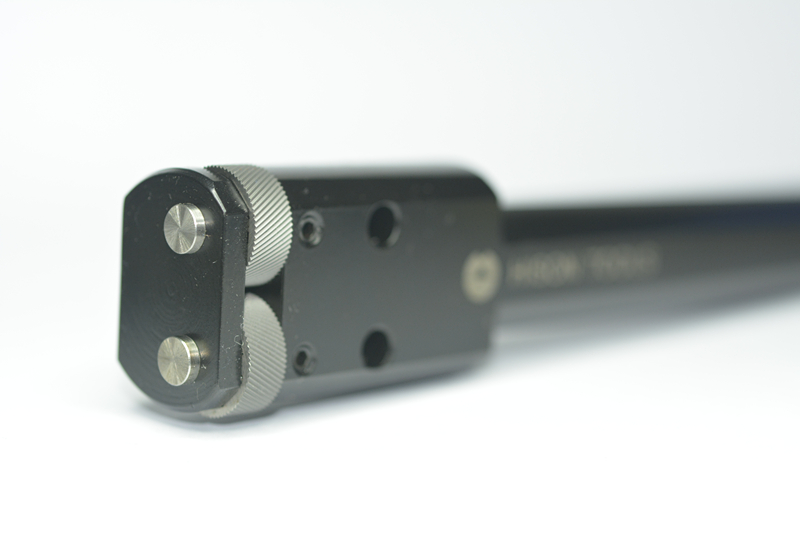

双轮内孔滚花刀具

双轮内孔滚花刀具


4、普通单轮挤压式内孔滚花

普通挤压型滚花刀具,垂直设计,根据内孔的大小来改变滚花刀柄的大小。一般只能加工铜铝等材料。

优点:使用简易,加工直纹滚花可以走动,但是走动距离有限制

缺点:加工高硬度材料的时候刚性欠缺,不够稳定。

普通挤压内孔滚花刀具

内孔单轮挤压滚花刀具


5、加强型单轮内孔挤压滚花刀具

加强型单轮内孔挤压滚花刀具整体结构更加厚重,刚性更好,可以加工较硬的材料。

优点:刚性更好,在滚花的工程中表现比普通的更为稳定

缺点:无法加工内孔比较小的产品

加强型内孔滚花刀具

加强型内孔滚花刀具


Hison Tools嘉升刀具  ,专注滚花刀具研发与生产,正在为客户解决更多滚花问题而不断进步
